타구치 공법을 이용한 6061 알루미늄 합금 마찰 교반 용접 공정 변수의 최적화 연구 및 리뷰
Taguchi Optimization of Process Parameters in Friction Stir Welding of 6061 Aluminum Alloy: A Review and Case Study
본 논문은 캐나다 브리티시 컬럼비아 대학교(UBC) 오카나간 캠퍼스의 모하마드레자 누라니(Mohamadreza Nourani)와 아바스 밀라니(Abbas S. Milani) 교수팀이 2011년 학술지 ‘Engineering’에 게재한 연구이다. 본 연구는 항공기 동체와 자동차 패널에 널리 쓰이는 6061-T6 알루미늄 합금의 마찰 교반 용접(FSW) 시, 용접부의 기계적 성질을 약화시키는 주범인 ‘열영향부(HAZ)’의 크기와 공정 중 ‘최고 온도’를 동시에 최소화하기 위해 타구치(Taguchi) 최적화 기법과 유한요소법(FEM) 시뮬레이션을 결합한 효율적인 방법론을 제시한다.
Metadata and Keywords
Paper Metadata
- Industry: Aerospace / Automotive / Precision Manufacturing
- Material: 6061-T6 Aluminum Alloy (Al-Mg-Si-Cu)
- Process: Friction Stir Welding (FSW) / Solid-state Joining
- Tools: FEM (COMSOL Multiphysics) / Taguchi Method (L9 Orthogonal Array) / ANOVA (Analysis of Variance)
- Objective: Minimizing the HAZ distance to the weld line and peak temperature through systematic parameter optimization.
Keywords
- Friction Stir Welding (마찰 교반 용접)
- Taguchi Method (타구치 공법)
- HAZ Optimization (열영향부 최적화)
- Finite Element Method (유한요소법)
- ANOVA (분산 분석)
- Process Parameter (공정 변수)
Executive Summary
Research Architecture
마찰 교반 용접(FSW)은 재료를 녹이지 않고 접합하는 고상 접합 방식이지만, 툴의 회전과 마찰에 의해 발생하는 열은 불가피하게 ‘열영향부(HAZ)’를 형성한다. 특히 6061 합금은 HAZ에서 강화 상이 조대화되며 경도가 급격히 떨어지는 문제가 있다. 본 연구는 (1) FEM 열 모델을 구축하고, (2) 타구치 직교배열법을 통해 실험 횟수를 획기적으로 줄이면서, (3) HAZ 거리가 최소가 되는 최적의 툴 회전 속도, 이송 속도, 축력을 찾아내는 프로세스를 체계화하였다.
Method Snapshot

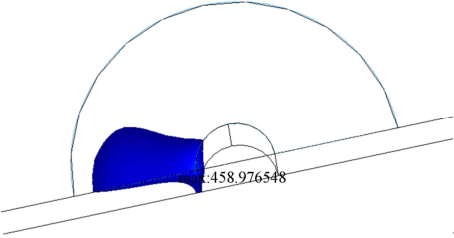

COMSOL Multiphysics를 사용하여 정상 상태(Steady-state) 열전달 모델을 개발하였다. 용접 품질을 결정하는 ‘임계 온도 430°C’가 나타나는 지점을 HAZ 경계로 정의하고, 타구치 L9 직교배열(3개 인자, 3개 수준)을 적용하여 총 27회(3의 3승)가 필요한 전요인 실험을 단 9회의 시뮬레이션으로 압축 수행하였다. 이후 분산 분석(ANOVA)을 통해 각 변수의 기여도를 수치화하였다.
Key Findings

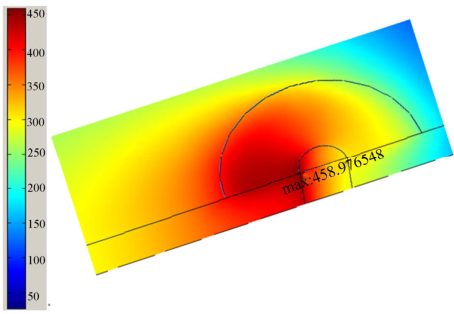

최적의 공정 조건은 ‘가장 낮은 회전 속도(315 RPM)’, ‘가장 높은 이송 속도(1.9 mm/sec)’, ‘가장 낮은 축력(9.9 kN)’일 때 실현되었다. 이 조건에서 최고 온도는 초기 대비 약 91°C 감소한 458.9°C를 기록하였고, HAZ 범위도 최소화되었다. ANOVA 분석 결과, 용접 품질에 가장 크게 기여하는 인자는 툴 회전 속도(51%)였으며, 뒤를 이어 축력(38%), 이송 속도(11~14%) 순으로 나타났다. 타구치 예측값은 실제 전요인 시뮬레이션 결과와 완벽히 일치하여 방법론의 타당성을 입증했다.
Industrial Applications
본 방법론은 대규모 설계 변경이 잦은 항공기 제조 현장에서 실험 비용(Time & Cost)을 60% 이상 절감하면서도 최적의 공정 윈도우(Process Window)를 확보하는 데 즉시 활용될 수 있다. 특히 고강도 알루미늄 구조물의 취약점인 용접부 연화를 제어하여 제품의 피로 수명과 신뢰성을 높이는 데 기여한다.
Limitations and Cautions
시뮬레이션 기반의 최적화이므로 실제 현장의 툴 마모나 재료의 비균질성(Noise)에 따른 보정 작업이 수반되어야 한다. 또한, 이송 속도를 무리하게 높일 경우 열발생 부족으로 인한 터널 결함(Tunnel defect) 등 물리적 결함이 발생할 수 있으므로, 최적화 범위 설정 시 공정 한계(Process feasibility)를 엄밀히 고려해야 한다.
Paper Details
1. Overview
- Title: 타구치 공법을 이용한 6061 알루미늄 합금 마찰 교반 용접 공정 변수의 최적화 연구
- Authors: Mohamadreza Nourani, Abbas S. Milani, Spiro Yannacopoulos
- Institution: School of Engineering, University of British Columbia (Canada)
- Journal: Engineering, 2011, 3, 144-155
2. Abstract
본 연구는 6061 알루미늄 합금의 FSW 공정 변수를 최적화하기 위한 명확하고 계산 효율적인 방법론을 제시한다. 특히 타구치 방법과 FEM 열 모델을 사용하여 접합부의 HAZ 거리를 최소화하는 방법을 보여준다. 실험 결과, 타구치 직교배열법을 통해 최소한의 시뮬레이션으로 최고 온도와 HAZ 거리를 동시에 줄일 수 있음을 확인하였으며, ANOVA 분석을 통해 회전 속도가 용접 품질에 가장 중요한 인자임을 규명하였다.
3. Methodology

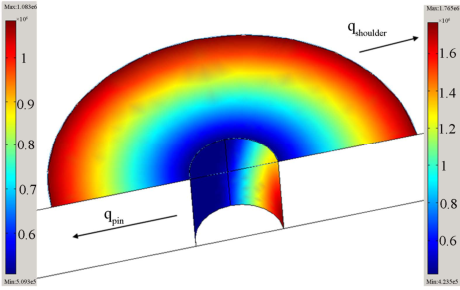

3.1. 열 모델링: COMSOL을 활용하여 툴의 핀(Pin)과 숄더(Shoulder)에서 발생하는 마찰열 및 변형열을 수학적으로 모델링하였다. 6061 합금의 온도 의존적 항복 강도를 데이터베이스화하여 정밀도를 높였다.
3.2. 타구치 최적화: 회전 속도(315, 350, 385 RPM), 이송 속도(1.55, 1.72, 1.90 mm/s), 축력(9.9, 11, 12.1 kN)의 3단계 수준을 설정하고 L9 직교표에 따라 시뮬레이션을 배치하였다.
4. Results and Analysis
4.1. 상충 관계(Trade-off) 분석: HAZ 거리와 최고 온도는 강한 비례 관계를 보였으며, 이는 HAZ 최소화 전략이 곧 최고 온도를 낮추는 ‘냉간 FSW(Cold FSW)’ 조건과 일맥상통함을 의미한다.
4.2. 주효과 분석(Main Effect Plot): 회전 속도가 낮을수록, 이송 속도가 빠를수록 용접부로의 열 입열량이 감소하여 HAZ가 좁아지는 경향이 뚜렷하게 관찰되었다.

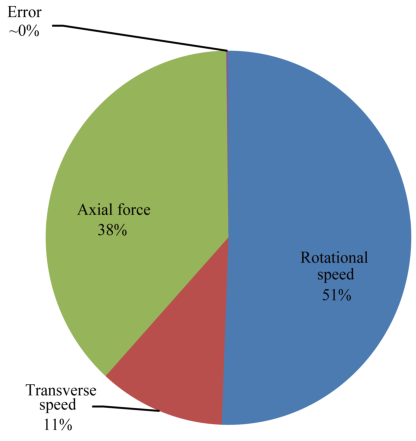

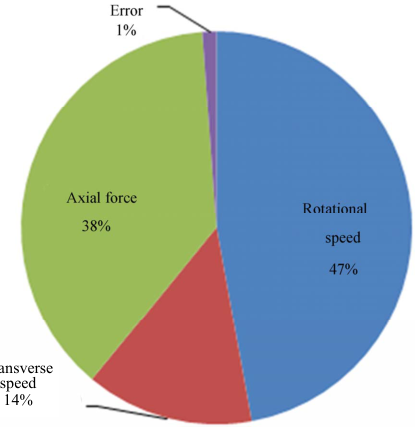

4.3. 통계적 유의성: ANOVA 분석 결과, 회전 속도의 기여도가 50%를 상회하여 가장 핵심적인 제어 인자임을 확인하였다. 이는 금속의 전단 변형과 마찰열 발생의 주도권이 회전 속도에 있음을 시사한다.
5. Figure and Table List

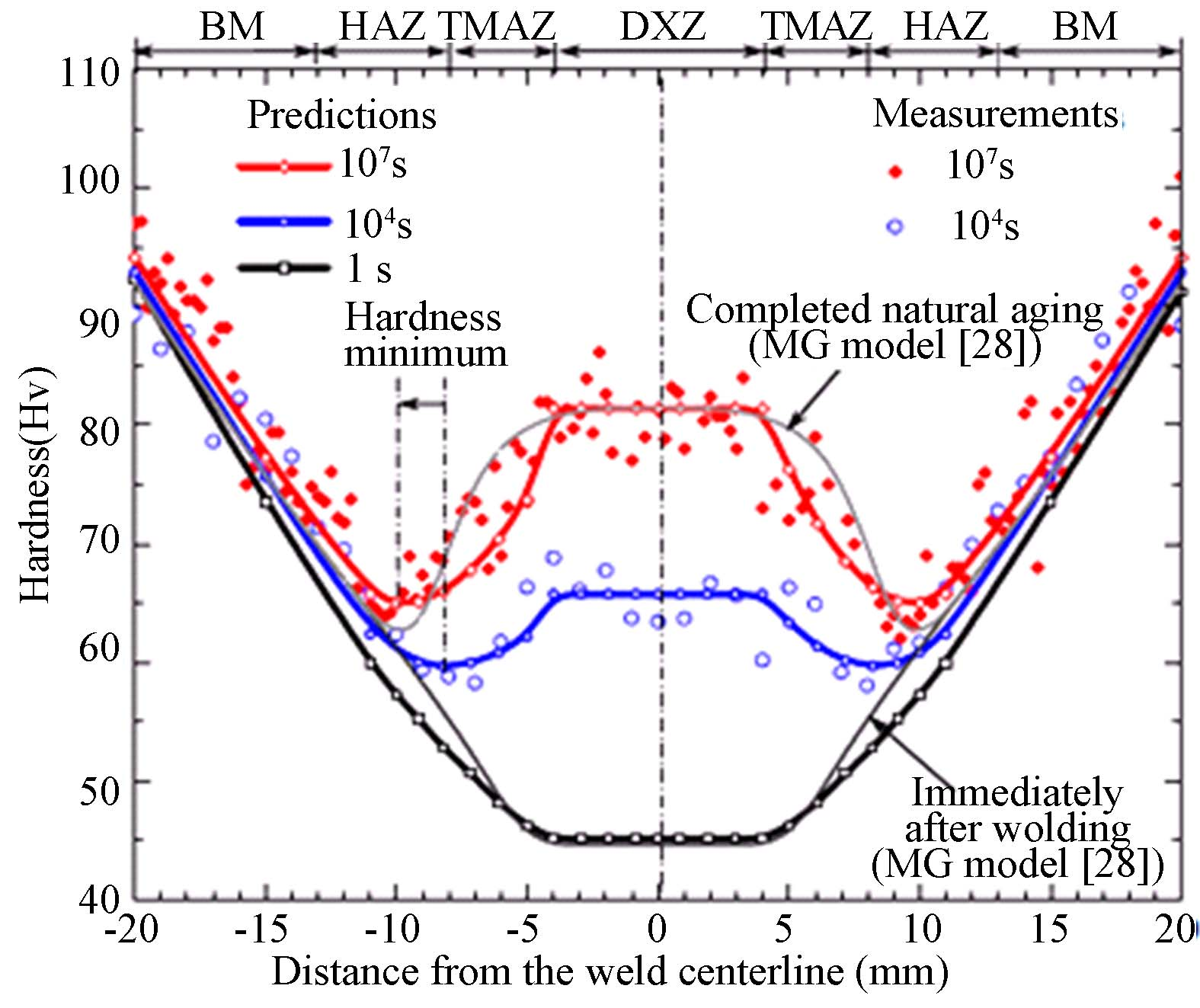

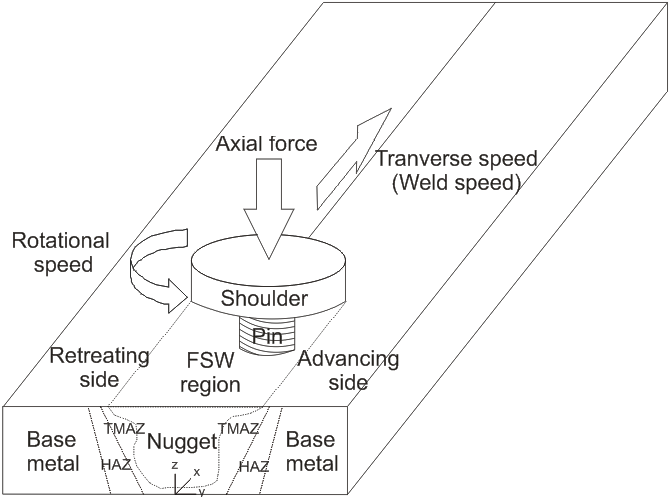

- Fig. 1: FSW 공정의 4가지 영역(Base metal, HAZ, TMAZ, SZ) 구분 모식도.

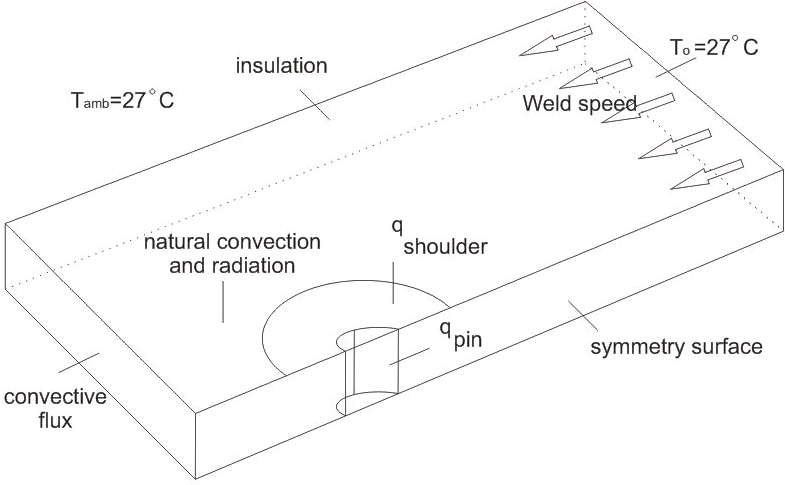

- Fig. 3: COMSOL 모델의 열 경계 조건 설정을 보여주는 FEM 메쉬 구조.

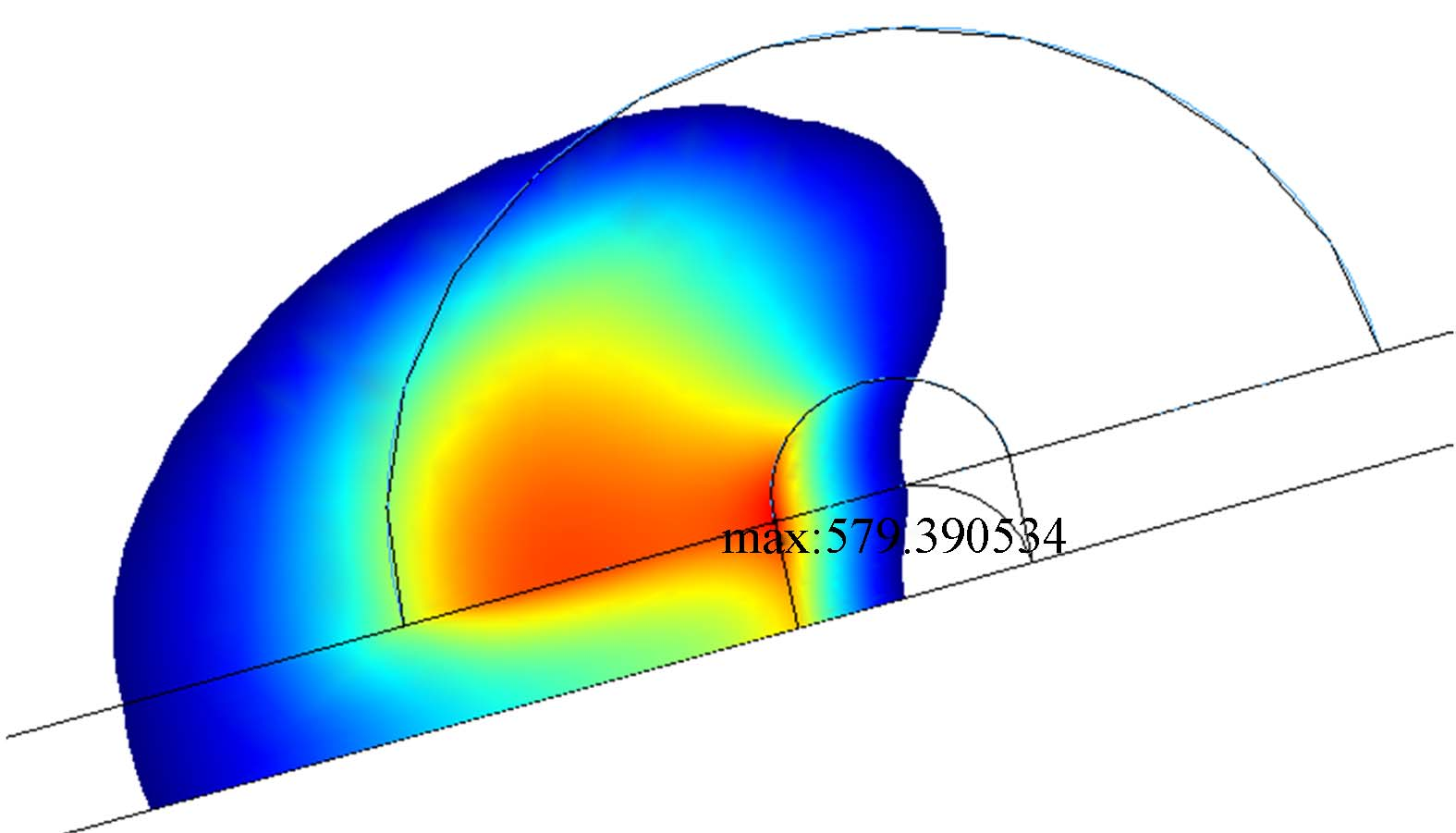

- Fig. 5: 공정 변수별 HAZ 거리에 미치는 주효과 그래프. (회전수↓, 이송속도↑ 시 최적)
- Table 6/7: 최고 온도와 HAZ 거리에 대한 ANOVA 통계 분석표.
Technical Q&A
Q: FSW에서 ‘열영향부(HAZ)’가 왜 그렇게 공정 최적화의 핵심 지표가 되나요?
6061 같은 알루미늄 합금은 ‘열처리’를 통해 강도를 높인 소재인데, 용접 열이 가해지면 이 강화 구조가 무너집니다(과시효 또는 고용). 특히 HAZ는 툴에 의해 직접적으로 휘저어지는 영역(SZ)이 아니라 단순히 열만 전달받는 곳이라서, 조직이 미세해지는 효과 없이 오직 ‘강도 저하’만 일어나는 취약 지점이 됩니다. 따라서 HAZ를 좁게 만드는 것이 곧 용접 부품 전체의 강도를 지키는 가장 중요한 척도가 됩니다.
Q: 타구치(Taguchi) 공법을 쓰면 왜 실험 횟수가 줄어드나요?
일반적으로 모든 경우의 수를 다 해보려면 3개 변수에 3단계를 적용할 때 27번을 해야 합니다. 하지만 타구치 공법은 ‘직교배열’이라는 수학적 설계를 통해, 전체를 다 해보지 않고도 특정 조합들만 골라서 실험하면 각 변수가 결과에 주는 영향을 독립적으로 계산해낼 수 있게 해줍니다. 본 연구에서는 단 9번의 시뮬레이션으로 27번 한 것과 같은 결론(최적점)을 찾아냈는데, 이는 효율성 측면에서 엄청난 이점입니다.
Q: 왜 ‘낮은 회전 속도’와 ‘빠른 이송 속도’가 좋은 결과로 이어지나요?
단순하게 생각하면 ‘열이 머무는 시간’과 ‘열을 내는 에너지’를 줄이는 것입니다. 회전 속도가 낮으면 마찰 에너지가 적게 발생하고, 이송 속도가 빠르면 특정 지점에 열이 전달되는 시간이 짧아집니다. 이 두 조건이 결합되면 용접부에 가해지는 전체 입열량(Heat Input)이 줄어들어, 금속이 과하게 뜨거워지지 않고 HAZ가 넓게 퍼지는 것을 막을 수 있기 때문입니다.
Q: ‘인공지능이나 유전 알고리즘’ 대신 타구치 공법을 선택한 이유는 무엇인가요?
유전 알고리즘(GA) 같은 기법은 매우 강력하지만, 수백 수천 번의 계산이 필요할 때가 많습니다. 하지만 타구치 공법은 매우 단순하면서도 공학적 직관을 잘 반영합니다. 특히 변수 간의 복잡한 간섭(Interaction)이 크지 않은 물리 모델에서는 최소한의 비용으로 정답을 빠르게 찾아낼 수 있는 가장 경제적인 ‘전략적 선택’이기 때문입니다.
Q: 이 연구 결과를 현장에 적용할 때 주의해야 할 점은 무엇인가요?
논문에서는 ‘HAZ 거리’를 줄이는 것에 집중했지만, 입열량을 너무 줄이면 쇳물(?)이 충분히 부드러워지지 않아 툴이 부러지거나 내부에 빈 공간(Tunnel defect)이 생길 수 있습니다. 즉, 품질만 생각해서 온도를 무작정 낮출 게 아니라, 접합이 ‘건전하게’ 일어나는 최소한의 온도 윈도우 안에서 최적점을 찾아야 합니다. 실제 현장에서는 이 ‘결함 발생 경계선’을 먼저 파악하는 것이 우선되어야 합니다.
Conclusion
브리티시 컬럼비아 대학교의 본 연구는 복잡한 FSW 공정 설계를 수학적으로 체계화하여, 엔지니어가 감에 의존하지 않고 데이터에 기반해 최적 조건을 도출할 수 있는 강력한 가이드라인을 제공한다.
결론적으로, 타구치 및 ANOVA 분석을 통한 공정 제어는 고품질 알루미늄 용접 구조물 제작에 있어 비용 절감과 품질 향상을 동시에 달성할 수 있는 표준적인 금속공학적 접근법이라 할 수 있다.
