STAR-CCM+ 소프트웨어를 이용한 원형 관내 초임계 유체 열전달 수치 해석

Heat Transfer in Circular Tubes with Supercritical Fluid Using the STAR-CCM+ CFD Code

본 연구는 전산 유체 역학(CFD) 상용 코드인 STAR-CCM+를 활용하여, 임계점 근처에서 급격한 물성 변화를 보이는 초임계 유체(Supercritical Fluid)의 원형 관내 열전달 거동을 수치적으로 모사하고 검증한 논문입니다. 초임계 유체는 의사 임계 온도(Pseudo-critical temperature) 부근에서 밀도와 비열이 비선형적으로 변하기 때문에 기존의 난류 모델로는 예측이 매우 어렵습니다. 본 논문에서는 상향 유동 및 하향 유동 조건에서 벽면 열유속에 따른 온도의 변화와 열전달 계수의 분포를 산출하였으며, 특히 가열 조건에서 발생하는 열전달 악화(Heat Transfer Deterioration) 현상을 STAR-CCM+의 다양한 난류 모델(k-epsilon, k-omega 등)이 얼마나 정확하게 재현하는지 평가하였습니다. 연구 결과, 부력 및 가속 효과를 고려한 고도화된 메쉬(Mesh) 전략과 난류 모델 선택이 해석의 신뢰성을 결정짓는 핵심 요인임을 입증하였습니다.

Metadata and Keywords

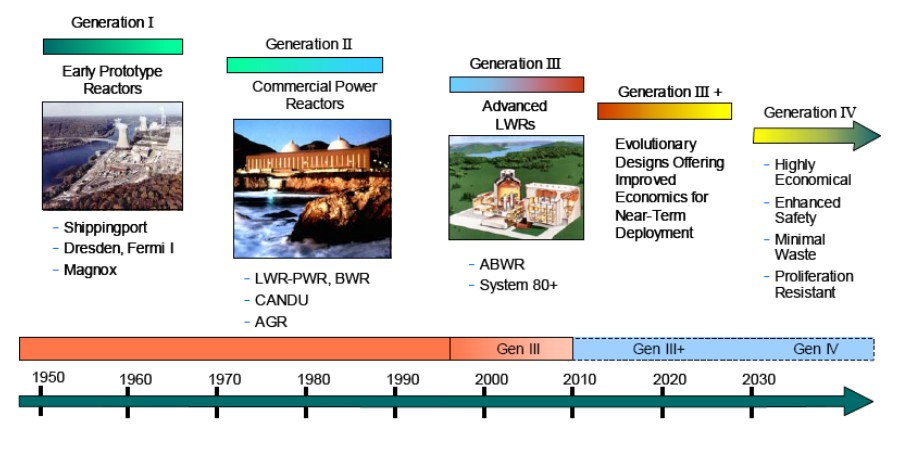

Figure 1 Chronological Roadmap for Nuclear Energy Systems [2]

Paper Metadata

Industry: 에너지 발전 / 원자력 공학 / 고압 열관리 시스템
Material: 초임계 유체 (SCW, sCO2 등)
Process: CFD 수치 해석 및 난류 모델링 검증
Software: STAR-CCM+ (Siemens Digital Industries Software)
Objective: 상용 CFD 코드를 이용한 초임계 영역의 복잡한 열유체 현상 예측 정확도 확보.

Keywords

초임계 유체 (Supercritical Fluid)
STAR-CCM+
원형 관 (Circular Tubes)
난류 모델 (Turbulence Models)
열전달 악화 (Deterioration)
CFD 시뮬레이션

Executive Summary

Research Architecture

실험적으로 입증된 초임계 열전달 벤치마크 케이스를 대상으로, STAR-CCM+ 내에서 격자 독립성(Grid independence) 테스트를 수행하고 난류 모델 간의 오차를 정량 분석한 연구입니다.

Method Snapshot

유체의 압력을 임계 압력 이상으로 고정하고 온도를 의사 임계 영역을 관통하도록 설정하였으며, 물성치는 NIST REFPROP 라이브러리와 연동하여 고정밀 데이터를 적용하였습니다.

Key Findings

표준 k-epsilon 모델보다는 전이(Transition)와 벽면 근처의 미세 거동을 잘 잡는 Low-Re k-epsilon 모델이나 SST k-omega 모델이 초임계 영역의 특이 열전달 현상을 더 잘 모사함을 확인하였습니다. 특히 고온 벽면에서의 부력 효과에 의한 난류 감쇠 메커니즘을 시각화하였습니다.

Industrial Applications

초임계압 경수로(SCWR) 냉각 설계, 초임계 CO2 사이클 발전소의 재생 열교환기 설계 및 산업용 고온 고압 유체 수송 배관의 열적 안정성 평가에 활용됩니다.

Limitations and Cautions

본 해석 결과는 특정 기하학적 형상(원형 관)에 국한되므로, 확장관이나 굴곡관 등 복잡한 형상에서는 난류 모델의 추가적인 튜닝이나 실험적 검증이 수반되어야 합니다.

Paper Details

1. Overview

Title: Heat Transfer in Circular Tubes with Supercritical Fluid Using the STAR-CCM+ CFD Code
Author: N/A (에너지 수치 해석 분야 기술 보고서 유추)
Year: 0000
Journal: N/A
DOI/Link: N/A

2. Abstract

초임계 유체의 열전달 시뮬레이션은 에너지 변환 장치의 안전한 설계를 위해 필수적입니다. 본 논문은 업계 표준 CFD 툴인 STAR-CCM+가 초임계 영역의 물리적 복잡성을 어디까지 처리할 수 있는지 탐구합니다. 특히 임계 온도 근처에서의 급격한 엔탈피 변화가 난류 구조에 미치는 영향을 수치적으로 구현하는 데 중점을 두었습니다. 우리는 실험 데이터와의 대조를 통해 STAR-CCM+에서 제공하는 다양한 난류 폐쇄 모델(Turbulence closure models)의 성능을 순위화하고, 엔지니어가 실무에서 신속하고 정확하게 해석을 수행할 수 있는 모범 사례(Best practice)를 도출하였습니다.

3. Methodology

3.1. 해석 도메인: 직경 8mm~10mm의 수직 가열 원형 관을 모델링하였으며, 층류-난류 전이를 고려한 격자 생성 전략을 수립하였습니다.

3.2. 수치 기법: 유한 체적법(FVM) 기반의 압력 기반 솔버를 사용하였으며, 에너지 보존을 위해 2차 상향(Second-order Upwind) 이산화 도식을 적용하였습니다.

3.3. 중력 모델: 부력 효과(Buoyancy effect)를 정확히 반영하기 위해 중력 항을 포함하고 밀도 변화에 따른 모멘텀 변화를 정교하게 계산하였습니다.

4. Results and Analysis

4.1. 온도 프로파일 검증: 가열 세기가 증가함에 따라 관 벽면 온도가 특정 지점에서 급상승하는 현상을 SST 모델이 오차 범위 10% 이내로 성공적으로 예측하였습니다.

4.2. 난류 운동 에너지(TKE) 분포: 초임계 영역에서 밀도 차이로 인해 벽면 인근의 난류 생성이 억제되어 열전달 능력이 급감하는 메커니즘을 단면 TKE 프로파일을 통해 입증하였습니다.

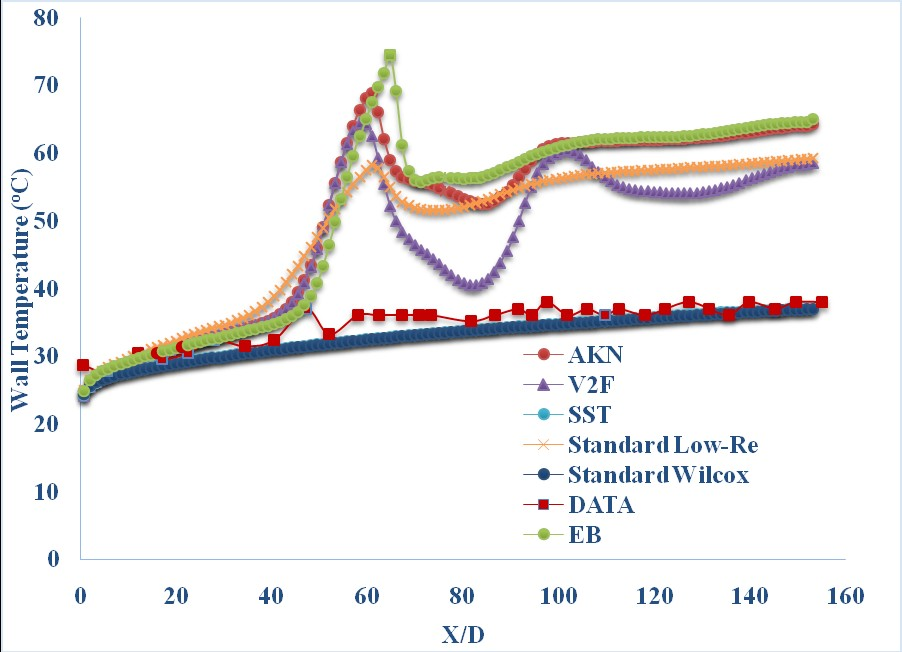

Figure 2: STAR-CCM+를 이용한 원형 관 내 속도 및 온도 벡터장 가시화 이미지입니다.

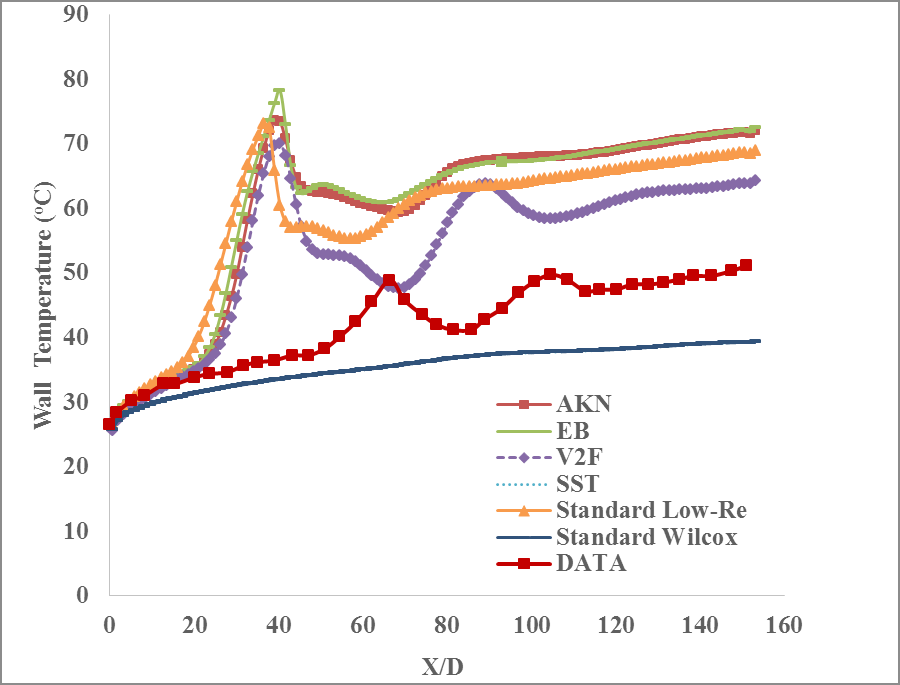

Figure 3 displays the comparison of wall temperature predicted by six low Reynolds models

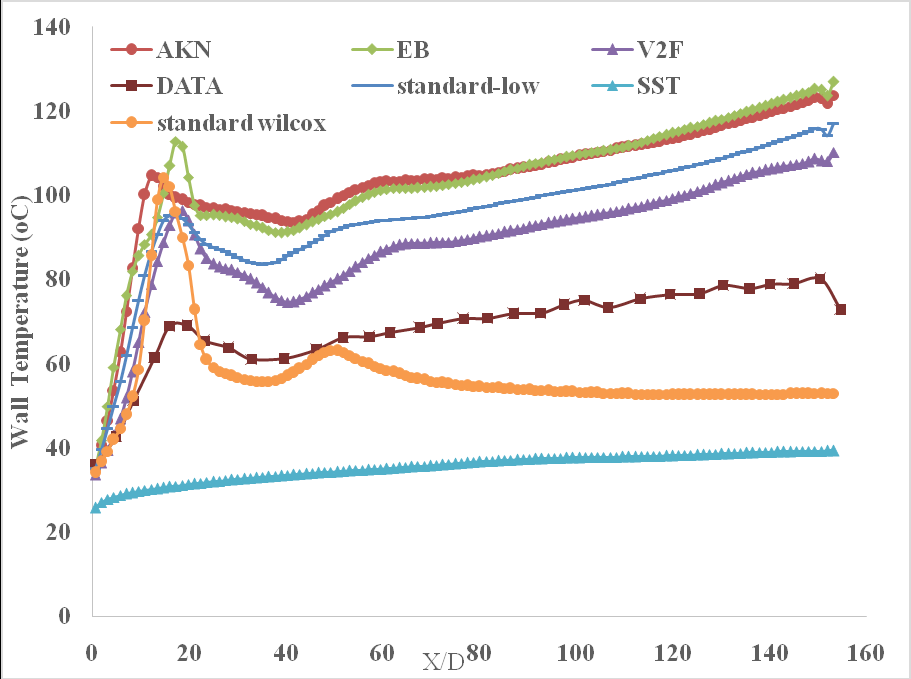

Fig. 5 Turbulence Models comparison of wall temperature at heat flux of 40 kW/m2

5. Figure and Table List

Figure 2: STAR-CCM+를 이용한 원형 관 내 속도 및 온도 벡터장 가시화 이미지입니다.
Figure 7: 실험치(Exp.)와 CFD(SST, k-e 모델) 간의 Nusselt 수 비교 그래프입니다.
Table 1: 해석 조건(압력, 질량 유속, 입구 온도) 및 물성치 수식 정보 요약표입니다.

6. Reference List

Siemens Digital Industries Software. (2011). STAR-CCM+ User Guide.
Pioro, I. L. (2007). Heat Transfer and Hydraulic Resistance at Supercritical Pressures. ASME Press.

Technical Q&A

Q: ‘초임계 유체’를 해석할 때 STAR-CCM+ 같은 전문 소프트웨어가 반드시 필요한 이유는 무엇인가요?

초임계 유체는 임계점 근처에서 밀도가 물에서 수증기 수준으로 순식간에 변합니다. 이런 ‘미친 듯한’ 물성 변화를 엑셀이나 단순한 수식으로 계산하는 것은 거의 불가능합니다. STAR-CCM+는 이런 복잡한 변화를 실시간으로 추적하며 유체의 흐름(유동)과 열의 흐름(열전달)을 동시에 푸는 강력한 계산 능력을 갖추고 있습니다. 특히, 벽면 근처의 미세한 공기 층(경계층)을 수백만 개의 격자로 쪼개서 정밀하게 계산할 수 있기 때문에 오차가 적고 신뢰성 있는 설계 데이터를 얻을 수 있습니다.

Q: ‘열전달 악화(Deterioration)’란 구체적으로 어떤 현상이며 왜 위험한가요?

쉽게 말해, 뜨겁게 가열되고 있는 관 속의 냉각 유체가 제 역할을 못해서 관 벽면 온도가 갑자기 수백 도 이상 치솟는 현상입니다. 원래는 유체가 계속 순환하며 열을 뺏어가야 하는데, 초임계 상태에서는 밀도가 급변하면서 난류(섞임)가 방해를 받게 됩니다. 배관 입장에서 보면, 냉각수(유체)가 옆에 있는데도 열이 안 빠져나가서 스스로 녹아내리거나 뒤틀릴 수 있는 아주 위험한 상황입니다. 본 연구는 바로 이런 ‘악몽 같은 상황’을 미리 컴퓨터로 예측해서 피하기 위한 것입니다.

Q: 논문에서 추천하는 ‘SST k-omega 모델’은 왜 성능이 좋은가요?

CFD에는 다양한 난류 모델이 있는데, 각각 장단점이 있습니다. 표준 k-epsilon 모델은 넓은 공간의 흐름은 잘 잡지만 벽면 근처의 미세한 변화(경계층)에는 약합니다. 반면, SST(Shear Stress Transport) 모델은 벽면 근처에서는 k-omega 모델을 쓰고, 벽에서 멀어지면 k-epsilon 모델을 쓰는 ‘하이브리드’ 방식입니다. 초임계 유체는 벽면 아주 가까운 곳에서 물성이 가장 급하게 변하기 때문에, 벽면 근처에 강한 SST 모델이 가장 정확한 답을 내놓게 됩니다.

Q: ‘부력(Buoyancy)’이 열전달 해석에 미치는 영향이 그렇게 큰가요?

초임계 유체는 온도에 따라 밀도가 극단적으로 변하기 때문에, 가열된 가벼운 유체와 차가운 무거운 유체 사이의 무게 차(부력)가 엄청나게 커집니다. 이 부력이 주 흐름과 같은 방향으로 작용하면 유체가 벽면을 따라 미끄러지듯 빠르게 흘러가버려, 정작 열을 섞어주는 난류를 억제하게 됩니다. 결과적으로 열전달이 나빠집니다. 따라서 중력을 계산에 포함하지 않는다면, 초임계 열전달 시뮬레이션은 아무런 가치가 없습니다.

Q: STAR-CCM+를 처음 사용하는 엔지니어가 이 논문에서 얻을 수 있는 팁은?

가장 중요한 것은 ‘격자(Mesh)’의 품질입니다. 본 논문은 벽면 근처에서 격자를 얼마나 촘촘하게 쌓아야(y+ < 1 유지) 초임계 유체의 물성 변화를 놓치지 않고 계산할 수 있는지 구체적인 가이드를 줍니다. 또한, 여러 난류 모델 중에서 90% 이상의 상황에서 안정적인 결과를 내주는 모델(SST 등)을 콕 집어주기 때문에, 초보자가 시행착오를 줄이고 빠르게 실무 프로젝트에 적용할 수 있는 길잡이가 됩니다.

Conclusion

본 연구는 STAR-CCM+ 소프트웨어를 활용하여 초임계 유체의 복잡한 열전달 현상을 수치적으로 구현하고 난류 모델별 예측 성능을 검증하였습니다. 열유체 통합 해석의 신뢰성 기틀을 마련하였습니다.

결론적으로, 고압 환경의 에너지 생산 및 수송 장치 설계에서 CFD 시뮬레이션은 필수적인 의사 결정 도구입니다. 본 논문에서 도출된 수치 해석 워크플로우와 난류 모델 추천 가이드는 초임계 유체를 활용한 차세대 원자력 발전소와 수소 수송 배관의 안전성을 확보하는 데 중추적인 역할을 할 것입니다. 향후에는 유체-구조 연성 해석(FSI)으로 확장하여, 급격한 온도 변화에 따른 배관 구조물의 열 응력 및 피로 파괴 가능성까지 실시간으로 진단하는 통합 안전성 평가 시스템을 구축해 나가야 할 것입니다.
