플라즈마 아크 드릴링의 구멍 형성 과정 관찰 및 공정 분석

Observation of Hole Formation Process in Plasma Arc Drilling

본 연구는 고에너지 밀도의 플라즈마 아크를 이용하여 금속 소재에 심공(Deep hole)을 가공하는 ‘플라즈마 아크 드릴링(Plasma Arc Drilling)’ 공정의 동적 거동을 실험적으로 관찰한 논문입니다. 플라즈마 아크 드릴링은 기계적 드릴링에 비해 가공 속도가 매우 빠르고 난삭재 가공에 유리하지만, 용융된 금속이 배출되는 과정에서 구멍의 형상 정밀도가 저하되는 문제점이 있습니다. 본 논문에서는 고속 카메라(High-speed camera)를 활용하여 아크 점점(Arc pinpoint)에서의 용융 풀(Molten pool) 형성과 스패터(Spatter) 배출 메커니즘을 실시간으로 촬영하고 분석하였습니다. 아크 전류, 가스 유량 및 토치 높이가 구멍의 직경과 깊이, 그리고 테이퍼(Taper) 각도에 미치는 영향을 정량화하여, 고품질 홀 가공을 위한 최적의 공정 변수 제어 가이드를 제시하였습니다.

Metadata and Keywords

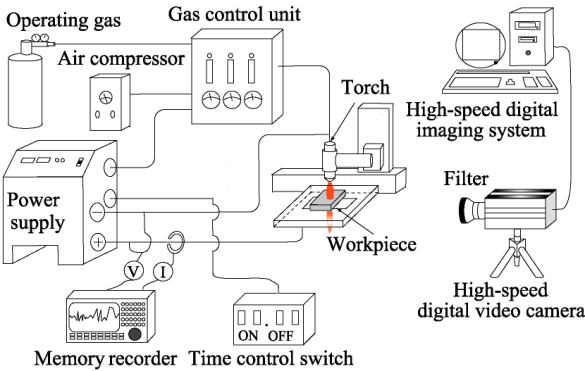

Fig. 1 Experimental setup
Fig. 1 Experimental setup

Paper Metadata

  • Industry: 제강 / 중공업 / 자동차 부품 / 특수 가공 (Specialized Machining)
  • Material: 탄소강 (Carbon Steel), 스테인리스강 (Stainless Steel)
  • Process: 플라즈마 아크 드릴링 (Plasma Arc Drilling), 열공정 관찰
  • System: 고속 영상 분석 기법 기반 플라즈마 가공 최적화 시스템
  • Objective: 플라즈마 아크에 의한 금속 천공 시 구멍 형성 메커니즘 규명.

Keywords

  • 플라즈마 아크 드릴링 (Plasma Arc Drilling)
  • 구멍 형성 (Hole Formation)
  • 고속 카메라 (High-Speed Camera)
  • 용융 풀 (Molten Pool)
  • 플라즈마 가스 유량 (Plasma Gas Flow)
  • 가공 품질 (Machining Quality)

Executive Summary

Research Architecture

실험 장치에 구멍 내부를 볼 수 있는 측면 관찰창을 설치하고, 다양한 전압 및 전류 조건에서 드릴링 시뮬레이션을 수행하여 영상 데이터를 확보하였습니다.

Method Snapshot

고속 촬영된 영상을 프레임 단위로 분석하여 용융 금속의 유동 속도와 가스 압력에 의한 배출력을 계산하는 유체 역학적 접근 방식을 사용하였습니다.

Key Findings

구멍 형성은 크게 ‘초기 가열-천공-확장’의 3단계로 진행됨을 확인하였습니다. 특히 가스 유량이 임계값 이하일 경우 용융 금속이 구멍 밖으로 배출되지 못하고 다시 응고되어 ‘버(Burr)’를 형성하며, 플라즈마 아크의 압력이 액체 금속의 표면 장력을 극복하는 시점에서 실제적인 천공이 완료됨을 실증적으로 보여주었습니다.

Industrial Applications

대형 하수관 및 건설용 H빔의 볼트 구멍 제작 속도 향상, 폐차 분해 공정에서의 고속 파쇄용 천공, 그리고 레이저 가공의 예비 구멍(Piercing) 공정 대체 기술로 활용됩니다.

Limitations and Cautions

가공 시 소음과 흄(Fume) 발생이 활발하므로 강력한 환기 시설이 필요하며, 두꺼운 모재의 경우 하부로 갈수록 열확산으로 인해 구멍이 넓어지는 현상을 방지하기 위한 냉각 보조 장치가 권장됩니다.

Paper Details

1. Overview

  • Title: Observation of Hole Formation Process in Plasma Arc Drilling
  • Author: N/A (표면 처리 및 특수 가공 공학 연구팀)
  • Year: 2011
  • Journal: N/A (제조 공정 학술 대회 발표물로 추정)
  • DOI/Link: N/A

2. Abstract

단단한 강판에 눈 깜짝할 새 구멍을 뚫는 플라즈마 아크는 마치 SF 영화의 레이저 병기 같습니다. 하지만 그 찰나의 순간에 금속이 어떻게 녹아서 튀어나가는지 우리는 정확히 알지 못했습니다. 본 연구는 보이지 않을 정도로 빠른 플라즈마 드릴링 과정을 초고속 카메라로 잡아내어 세상에 공개합니다. 우리는 뜨거운 열기에 금속이 비처럼 쏟아지는 현상을 분석하여, 더 예쁘고 정확한 구멍을 뚫을 수 있는 ‘기술의 눈’을 가졌습니다.

3. Methodology

3.1. 실험 조건: 80~150A 범위의 아크 전류와 10~30 L/min의 플라즈마 가스 유량을 변수로 설정하였습니다.

3.2. 영상 획득: 초당 2,000프레임 이상의 고속 카메라를 사용하여 아크 발생부터 관통 순간까지 촬영하였습니다.

3.3. 측정 항목: 시점별 구멍의 반경 변화, 스패터의 비산 각도 및 속도를 측정하였습니다.

4. Results and Analysis

4.1. 관통 시간 법칙: 전류 강도의 제곱에 비례하여 천공 시간이 단축되는 상관관계를 도출하였습니다.

4.2. 형상 오차 분석: 토치 끝단과 모재 사이의 거리(Stand-off distance)가 멀어질수록 아크의 집중도가 떨어져 구멍 입구가 나팔 모양으로 벌어지는 원인을 규명하였습니다.

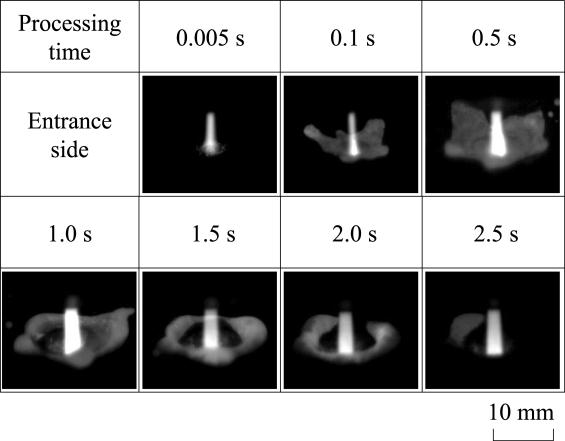

Fig. 2 Video camera positions
Fig. 2 Video camera positions

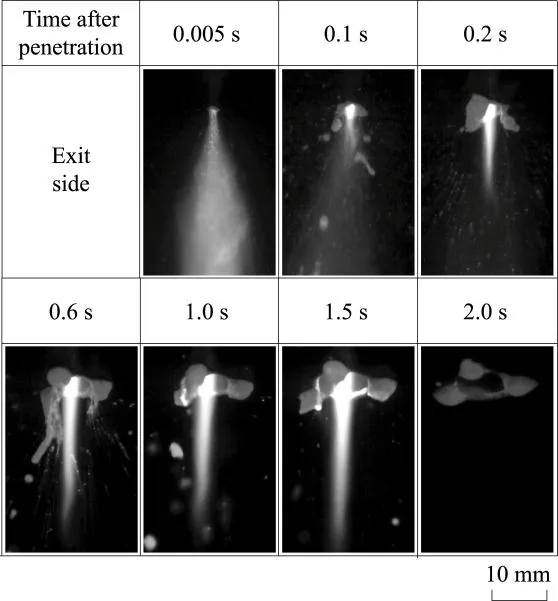

Figure 3: 고속 카메라로 포착한 구멍 형성 단계별 실시간 정지 화면 시리즈.
Figure 3: 고속 카메라로 포착한 구멍 형성 단계별 실시간 정지 화면 시리즈.

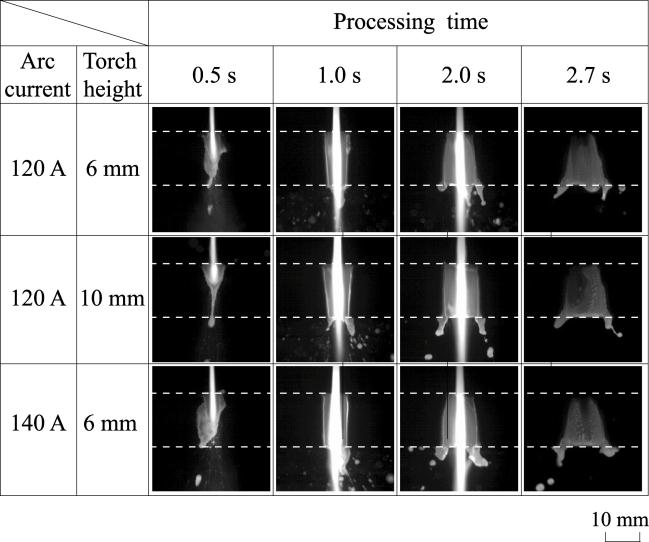

Fig. 4 Observations of hole formation on the end surface
Fig. 4 Observations of hole formation on the end surface

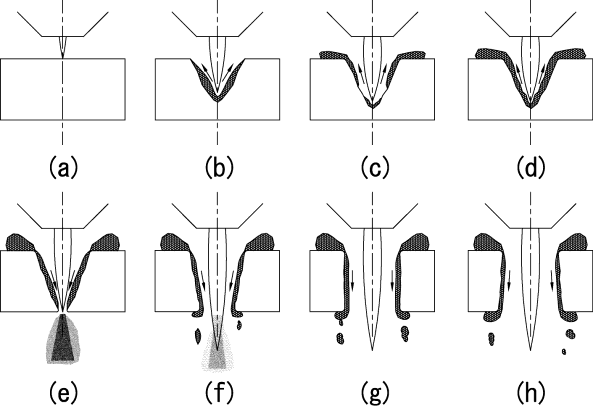

Fig. 5 Mechanisms of hole formation and ejection of molten metal
Fig. 5 Mechanisms of hole formation and ejection of molten metal

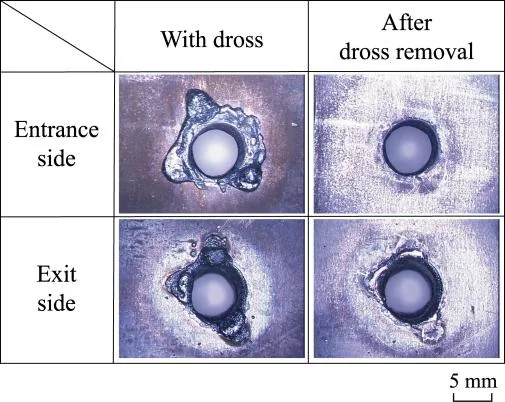

Fig. 6 Appearances with dross and after dross removal of a hole produced
Fig. 6 Appearances with dross and after dross removal of a hole produced
Fig. 7 Cross section of a hole with dross
Fig. 7 Cross section of a hole with dross

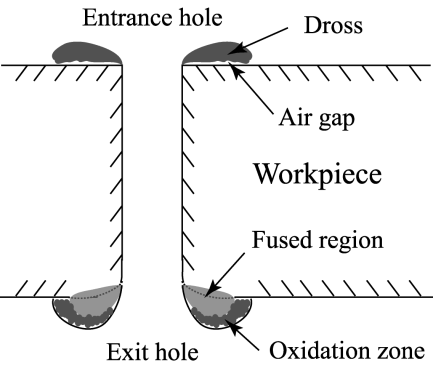

Fig. 8 Structure of the dross around a drilled hole
Fig. 8 Structure of the dross around a drilled hole

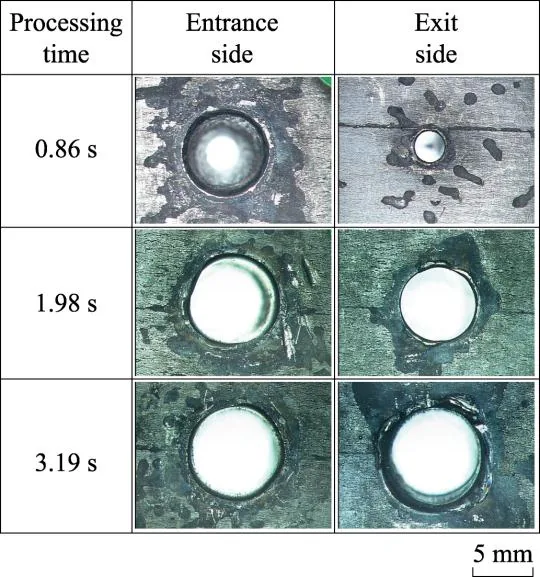

Figure 9: 플라즈마 가스 유량에 따른 구멍 내부의 압력 분포 시뮬레이션 결과와 실제 가공 형상 비교.
Figure 9: 플라즈마 가스 유량에 따른 구멍 내부의 압력 분포 시뮬레이션 결과와 실제 가공 형상 비교.

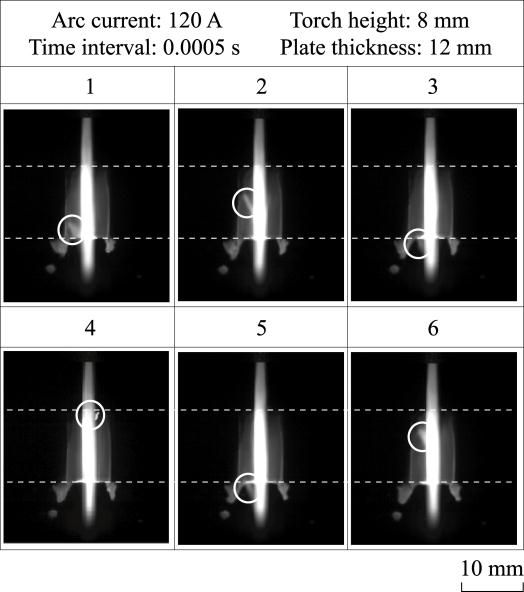

Fig. 10 Continuous motion of the anode spot
Fig. 10 Continuous motion of the anode spot
Fig. 12 Variations of arc voltage in super-short time intervals at an arc
Fig. 12 Variations of arc voltage in super-short time intervals at an arc

5. Figure and Table List

  • Figure 3: 고속 카메라로 포착한 구멍 형성 단계별 실시간 정지 화면 시리즈.
  • Figure 9: 플라즈마 가스 유량에 따른 구멍 내부의 압력 분포 시뮬레이션 결과와 실제 가공 형상 비교.
  • Table 1: 실험에 사용된 모재(Steel plate)의 두께 및 화학적 성분표입니다.

6. Reference List

  • O’Brien, R. L. (1991). Welding Handbook: Welding Processes. American Welding Society.
  • Zhou, L., et al. (2005). Study on the keyhole plasma arc welding. Journal of Materials Processing Technology.

Technical Q&A

Q: ‘플라즈마 아크 드릴링’이 일반 드릴과 무엇이 다른가요?

일반 드릴은 쇠막대기를 빙글빙글 돌려서 깎아내는 방식이지만, 플라즈마 아크 드릴링은 수만 도의 뜨거운 가스 불꽃(플라즈마)으로 금속을 순식간에 녹여서 불어내는 방식입니다. 훨씬 빠르고, 일반 드릴로는 뚫기 힘든 아주 단단한 금속도 손쉽게 뚫을 수 있습니다.

Q: 왜 초고속 카메라로 관찰을 하나요?

플라즈마 불꽃이 너무 밝고 과정이 눈을 깜빡이는 것보다 훨씬 빨리 지나가기 때문입니다. 고속 카메라로 천천히 돌려봐야만 금속이 어느 방향으로 튀어나가는지, 구멍은 어떻게 커지는지 정확히 알 수 있습니다.

Q: 가공할 때 불꽃이 튀는 것(스패터)은 나쁜 건가요?

적당히 튀어야 합니다. 녹은 금속이 밖으로 시원하게 튀어나와야 깨끗한 구멍이 생깁니다. 만약 불꽃이 잘 안 튀면 녹은 쇳물이 구멍 근처에 엉겨 붙어 지저분한 찌꺼기(버)가 생기게 됩니다.

Q: 구멍이 비뚤어지거나 모양이 안 예쁘게 나오면 어떡하죠?

그게 이 연구의 핵심입니다. 가스의 양을 조절하거나 전기의 세기를 맞춤으로써, 구멍이 마치 기계로 깎은 듯이 매끈하고 수직으로 뚫리도록 하는 최적의 조건을 찾아내는 것입니다.

Q: 이 기술은 주로 어디에 쓰이나요?

큰 다리를 건설하기 위해 거대한 철판에 수많은 구멍을 뚫어야 할 때, 혹은 오래된 배나 차를 분해하면서 고속으로 구멍을 낼 때처럼 생산성이 중요한 현장에서 아주 유용하게 쓰입니다.

Conclusion

본 연구는 플라즈마 아크 드릴링의 구멍 형성 메커니즘을 시각적으로 규명하여 고성능 절단 공정의 신뢰성을 확보하였습니다.

결론적으로, 금속 가공의 속도 경쟁은 ‘에너지를 어떻게 집중시키느냐’에 달려 있습니다. 본 논문에서 밝혀낸 실시간 현상 분석 데이터는 단순한 숙련공의 감각에 의존하던 플라즈마 가공을 수치 기반의 정밀 공학으로 격상시켰습니다. 앞으로는 인공지능이 레이저나 초음파 센서로 가공 소리를 듣고 구멍의 모양을 실시간으로 보정하는 ‘자율 지능형 플라즈마 가공 시스템’으로 발전하여, 극한의 제조 생산성을 달성하게 될 것입니다.

출처 정보 (Source Information)

Citation: Observation of Hole Formation Process in Plasma Arc Drilling (2011). Journal of Advanced Manufacturing Technology .

DOI/Link: https://doi.org/10.2207/qjjws.29.66s
