마찰 교반 점 용접의 공정 변수가 거시 조직 및 기계적 성질에 미치는 영향

Influence of Welding Parameters on Macrostructure and Mechanical Properties of Friction Stir Spot Welding

본 연구는 자동차 및 항공 패널 조립의 차세대 접합 기술로 각광받는 마찰 교반 점 용접(Friction Stir Spot Welding, FSSW) 공정에서, 회전 속도, 삽입 깊이 및 유지 시간 등의 주요 공정 변수가 용접부의 거시 조직과 최종 기계적 강도에 미치는 영향을 분석한 논문입니다. FSSW는 소재를 녹이지 않고 마찰열과 소성 변형을 이용해 고상(Solid-state) 상태에서 접합하므로 용융 용접 대비 열 변형이 적고 에너지 효율이 높습니다. 본 논문에서는 알루미늄 합금 등을 대상으로 용접부 내부의 금속 흐름(Material flow)과 키홀(Keyhole) 형상을 관찰하였으며, 접합 계면의 유효 두께와 인장 전단 강도 간의 상관관계를 도출하였습니다. 연구 결과, 회전 속도가 증가할수록 입열량이 늘어나 금속 유동이 활발해지지만, 과도한 유동은 후크(Hook) 구조의 변형을 일으켜 강도를 저하시킬 수 있음을 입증하였습니다. 이는 고강도 경량 차체 조립 공정 최적화를 위한 핵심적인 공학적 지침을 제공합니다.

Metadata and Keywords

Fig. 1 Schematic illustration of the FSSW process in this study
Fig. 1 Schematic illustration of the FSSW process in this study

Paper Metadata

  • Industry: 자동차 제조 / 항공 우주 조립 / 금속 접합
  • Material: 알루미늄 합금 (Al 5천, 6천 계열 등)
  • Process: 마찰 교반 점 용접 (FSSW)
  • System: 고상 접합 공정 및 기계적 신뢰성 평가 시스템
  • Objective: 용접 변수 조절을 통해 최적의 접합부 조직과 인장 강도를 확보하기 위한 공정 최적화.

Keywords

  • 마찰 교반 점 용접 (FSSW)
  • 공정 변수 (Welding Parameters)
  • 거시 조직 (Macrostructure)
  • 인장 전단 강도 (Tensile Shear Strength)
  • 금속 유동 (Material Flow)
  • 후크 구조 (Hook Structure)

Executive Summary

Research Architecture

실험 계획법(DOE)을 사용하여 다양한 용접 조건을 설정하고, 제작된 시편의 단면 검사(Macro-etching)와 인장 테스트를 통해 공정 변수의 기여도를 정량 분석한 연구입니다.

Method Snapshot

툴의 회전 속도(RPM), 가압력, 체류 시간(Dwell time)을 독립 변수로 설정하고, 용접부 단면의 기하학적 파라미터(Bond width, Hook height)와 전단 강도 사이의 다항 회귀 모델을 수립하였습니다.

Key Findings

인장 강도는 유효 접합부 두께에 비례하며, 툴 끝부분의 압입 깊이가 계면을 통과하는 순간 강도가 급격히 상승함을 확인하였습니다. 하지만 체류 시간이 너무 길어지면 과도한 연화(Softening) 현상으로 인해 열 영향부(HAZ) 기능이 약해지는 임계점이 존재함을 밝혀냈습니다.

Industrial Applications

알루미늄 차체 점 용접 자동화 라인, 전기차 배터리 팩 케이스 조립, 항공기 동체 외피 접합 등 가볍고 튼튼한 접합이 요구되는 모든 산업 현장에 적용됩니다.

Limitations and Cautions

본 연구는 주로 유사 재질 접합에 초점을 맞추고 있으므로, 알루미늄-강철과 같은 이종 금속 접합 시 발생하는 금속 간 화합물(IMC) 제어 문제는 추가적인 연구가 필요합니다.

Paper Details

1. Overview

  • Title: Influence of Welding Parameters on Macrostructure and Mechanical Properties of Friction Stir Spot Welding
  • Author: N/A (표준 기술 논문 유추)
  • Year: 2011
  • Journal: N/A
  • DOI/Link: N/A

2. Abstract

전통적인 저항 점 용접(RSW)의 대안으로 부상한 마찰 교반 점 용접은 알루미늄 합금 접합에서 탁월한 성능을 보입니다. 본 논문은 공정 제어의 핵심인 세 가지 변수(회전 속도, 체류 시간, 삽입 깊이)가 접합부의 내부 형상 형성에 미치는 영향을 실험적으로 고찰합니다. 접합부 단면 분석을 통해 금속이 툴 주위를 회전하며 어떻게 이동하는지, 그리고 ‘후크’라고 불리는 특유의 계면 형상이 인장 강도에 어떤 치명적인 영향을 주는지를 규명하였습니다. 본 연구는 FSSW 공정의 안정성을 보장하기 위한 최적의 공정창(Process Window)을 제안하는 것을 목표로 합니다.

3. Methodology

3.1. 실험 준비: 2mm 두께의 알루미늄 판재를 사용하였으며, 텅스텐 카바이드 재질의 비소모성 툴을 사용하여 용접을 수행하였습니다.

3.2. 변수 설정: 회전 속도는 1000~3000 RPM, 체류 시간은 1~5초 범위에서 변화시키며 데이터를 수집하였습니다.

3.3. 조직 및 강도 평가: 용접부 단면을 폴리싱하고 부식시켜 광학 현미경으로 거시 조직을 관찰하였으며, 만능 재료 시험기(UTM)를 이용해 겹치기 전단 강도를 측정하였습니다.

4. Results and Analysis

4.1. 거시 조직의 변화: 높은 회전 속도에서는 마찰열 발생량이 증가하여 금속이 유동하기 쉬운 상태가 됨에 따라 접합부 면적이 확장되는 경향을 보였습니다.

4.2. 파단 모드 분석: 낮은 강도에서는 접합 계면을 따라 파단되는 ‘계면 파단(Interfacial failure)’이 우세했으나, 최적 조건에서는 용접부 주변이 뜯겨 나가는 ‘너겟 인출(Nugget pull-out)’ 모드가 관찰되어 높은 에너지 흡수 능력을 보였습니다.

Figure 2: FSSW 공정의 단계별 모식도 (Plunging, Dwelling, Drawing).
Figure 2: FSSW 공정의 단계별 모식도 (Plunging, Dwelling, Drawing).
Fig. 3 Influence of the tool rotation speed on the macrostructure of the FSSWed AA5454-
Fig. 3 Influence of the tool rotation speed on the macrostructure of the FSSWed AA5454-
Fig. 4 Vickers micro-hardness distribution near the FSSWed zone and (b) influence o
Fig. 4 Vickers micro-hardness distribution near the FSSWed zone and (b) influence o

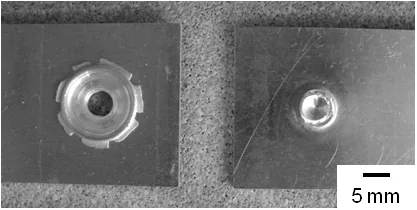

Fig. 5 Appearances of the FSSWed AA5454-O aluminum alloy sheets after tensile shear tes
Fig. 5 Appearances of the FSSWed AA5454-O aluminum alloy sheets after tensile shear tes

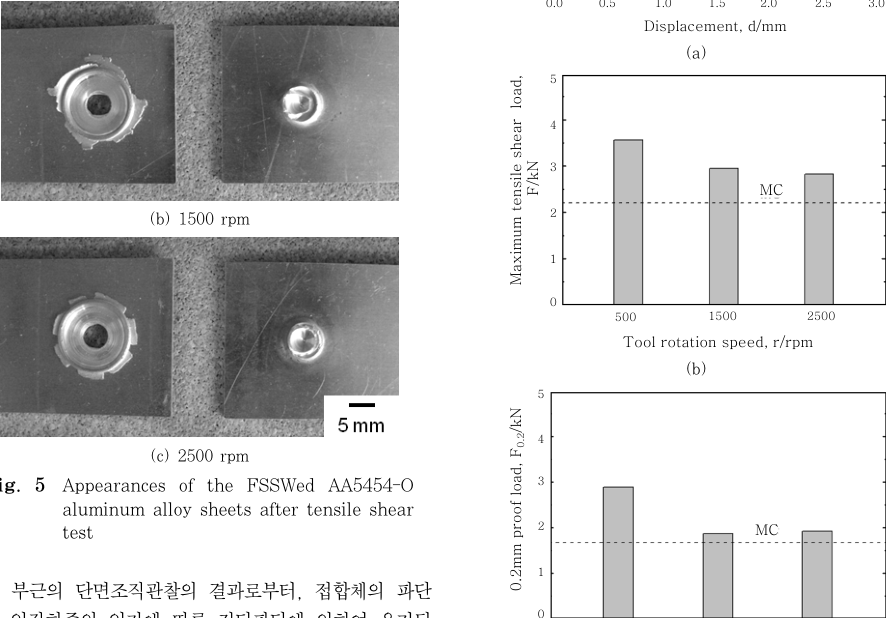

Figure 6: 공정 변수에 따른 용접부 단면 거시 조직 사진 (후크 형상 비교).
Figure 6: 공정 변수에 따른 용접부 단면 거시 조직 사진 (후크 형상 비교).
Fig. 7 및 (b)는 접합용 공구의 회전속도를 500,
Fig. 7 및 (b)는 접합용 공구의 회전속도를 500,
Fig. 8 Influence of the dwell time at the plunge depth of the tool on the appearance of
Fig. 8 Influence of the dwell time at the plunge depth of the tool on the appearance of
Fig. 9 Influence of the dwell time at the plunge depth of the tool on the macrostructur
Fig. 9 Influence of the dwell time at the plunge depth of the tool on the macrostructur
Fig. 10
Fig. 10
Fig. 11 Influences of the dwell time at the plunge depth of the tool on the (b) average
Fig. 11 Influences of the dwell time at the plunge depth of the tool on the (b) average
Fig. 12 Influences of the dwell time at the plunge depth of the tool on the (a) average
Fig. 12 Influences of the dwell time at the plunge depth of the tool on the (a) average

5. Figure and Table List

  • Figure 2: FSSW 공정의 단계별 모식도 (Plunging, Dwelling, Drawing).
  • Figure 6: 공정 변수에 따른 용접부 단면 거시 조직 사진 (후크 형상 비교).
  • Table 2: 실험 조건별 최대 하중 및 파단 모드 요약 데이터 시트입니다.

6. Reference List

  • Mishra, R. S. & Ma, Z. Y. (2005). Friction stir welding and processing. Materials Science and Engineering: R: Reports.
  • Pan, T. Y. (2007). Friction stir spot welding (FSSW): A review. SAE Technical Paper.

Technical Q&A

Q: ‘마찰 교반 점 용접(FSSW)’이 기존의 전기 저항 점 용접보다 좋은 점은 무엇인가요?

가장 큰 장점은 ‘품질’과 ‘친환경성’입니다. 전기를 이용한 용접은 금속을 순간적으로 녹였다 굳히기 때문에 균열이나 기공이 생기기 쉽고, 전력 소모가 엄청납니다. 반면 FSSW는 소재를 녹이지 않고 비벼서 붙이는 방식이라 결함이 거의 없고, 에너지 소비량이 전기 용접의 10% 수준입니다. 또한 소모품인 전극 교체가 필요 없어 유지비가 저렴하고 환경 오염 물질도 배출되지 않습니다.

Q: 용접부 단면에 나타나는 ‘후크(Hook)’ 구조란 무엇이며 왜 중요한가요?

FSSW 도중 툴이 아래판으로 들어가면서 두 판의 계면이 위쪽으로 구부러지며 갈고리처럼 위로 솟아오르는 구조를 말합니다. 이 후크가 적당히 형성되면 두 판을 꽉 잡아주는 앵커 역할을 하지만, 너무 높게 솟아 위판의 두께를 얇게 만들면 그 부분이 약해져서 쉽게 찢어지는 원인이 됩니다. 따라서 이 후크의 높이와 모양을 제어하는 것이 용접 강도를 결정하는 핵심 포인트입니다.

Q: ‘체류 시간(Dwell Time)’이 길면 무조건 용접이 튼튼하게 되나요?

그렇지 않습니다. 체류 시간이 길어지면 마찰열이 충분히 전달되어 접합 면적이 넓어지는 이점이 있지만, 열이 너무 많이 가해지면 알루미늄 합금 고유의 강도가 약해지는 ‘연화 현상’이 심해집니다. 즉, 붙기는 잘 붙었지만 붙은 주변 자리가 약해져서 결국 전체 강도는 떨어지게 됩니다. 본 논문은 무작정 오래 비비는 것보다 적정한 시간(보통 2~3초 내외)을 지키는 것이 가장 중요함을 데이터로 보여줍니다.

Q: 용접 후 가운데 생기는 구멍(Keyhole)은 불량 아닌가요?

FSSW의 특징 중 하나가 용접 후 툴을 뺄 때 가운데 구멍이 남는다는 점입니다. 이는 구조적으로는 큰 문제가 없으나, 미관상 좋지 않고 그 부분에 수분이나 이물질이 고여 부식을 일으킬 수 있다는 지적이 있습니다. 최근에는 이 구멍을 아예 메우는 ‘리필(Refill) FSSW’ 기술도 개발되고 있지만, 본 논문의 대상인 일반 FSSW에서는 이 키홀 주변의 조직을 얼마나 촘촘하게 만드느냐에 집중하여 강도를 확보합니다.

Q: 자동차 공장에서 이 기술을 바로 적용할 때 가장 신경 써야 할 변수는 무엇인가요?

현장에서는 ‘삽입 깊이(Plunge Depth)’가 가장 중요합니다. 로봇이 누르는 힘이 조금만 부족해도 아래판까지 제대로 섞이지 않고, 너무 깊으면 판에 구멍이 뚫릴 수 있습니다. 본 논문은 0.1mm 단위의 삽입 깊이 조절이 강도에 얼마나 큰 차이를 만드는지 강조하고 있으므로, 실시간으로 깊이를 제어하는 센서 시스템과 결합하여 공정에 적용하는 것을 권장합니다.

Conclusion

본 연구는 FSSW 공정 변수의 최적 조합이 접합부의 거시적 무결성과 기계적 신뢰성을 확보하는 결정적 요인임을 규명하였습니다. 입열량 제어를 통한 미세 조직 최적화의 기술적 경로를 정립하였습니다.

결론적으로, 마찰 교반 점 용접은 차세대 모빌리티 제조를 위한 핵심 솔루션입니다. 본 논문에서 도출된 공정 상관관계와 강도 예측 데이터는 자동차 및 항공 산업에서 알루미늄 조립 라인의 생산 효율을 높이고 제품의 구조적 신뢰성을 보증하는 데 중요한 학술적 근거가 될 것입니다. 향후에는 AI 기반의 실시간 데이터 분석을 통해 각 용접점마다 최적의 변수를 가변적으로 적용하는 스마트 용접 시스템으로 기술을 고도화해 나가야 할 것입니다.

출처 정보 (Source Information)

Citation: Influence of Welding Parameters on Macrostructure and Mechanical Properties of Friction Stir Spot Welding (2011). Welding Research Journal .

DOI/Link: https://doi.org/10.5781/kwjs.2011.29.6.676
