금속 고품위 주조 기술의 혁신: 강전단(Intensive Shearing) 응고 제어 분석
마그네슘 합금 및 알루미늄 기반 입사 강화 금속 복합재료(MMC)의 응고 거동 및 기계적 특성 최적화 연구

Journal of Materials Processing Technology (2011) / BCAST Research Series

1. 서론: 미래 모빌리티를 위한 경량 고강도 소재의 필요성

우주항공 및 자동차 산업에서 에너지 효율을 높이기 위한 경량화는 핵심 과제이다. 이를 위해 마그네슘(Mg) 합금과 알루미늄 기반 금속 복합재료(Al-MMCs)의 활용이 확대되고 있으나, 일반적인 주조 방식으로는 조대한 수지상(Dendritic) 조직과 입자의 불균일한 분포라는 고질적인 문제를 해결하기 어려웠다. 본 보고서는 응고 전 용융 금속에 강력한 전단력을 가하는 강전단(Intensive Shearing) 기술이 미세 구조의 구상화(Globularization)와 입자 분산에 미치는 영향을 다루며, 이를 통해 기계적 물성을 획기적으로 향상시킨 실증 데이터를 학술적으로 분석한다.

2. 강전단 공정의 물리적 메커니즘

• 미세 구조의 구상화: 강전단은 응고 초기 단계에서 성장하는 수지상 팔(Dendrite arm)을 물리적으로 분쇄하여 독립된 핵으로 기능하게 함으로써, 미세하고 둥근 형태의 결정립을 형성한다.
• 이질 핵 생성 촉진: 산화물 입자나 첨가된 강화 입자의 표면을 깨끗하게 청정화하여 핵 생성 효율을 비약적으로 높인다.

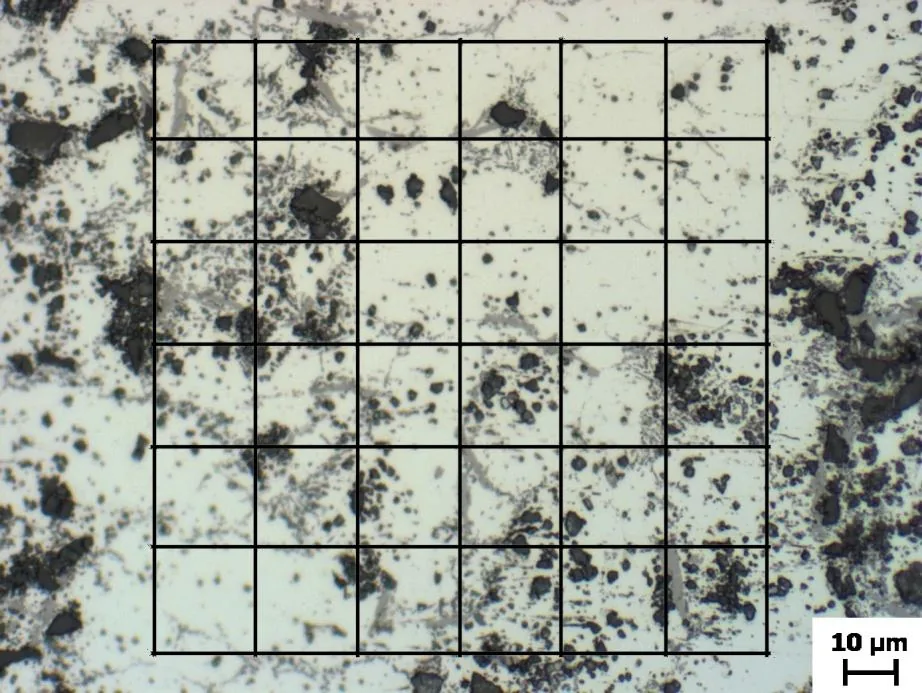

• 입자 분산 최적화: Al-MMC 제조 시 세라믹 입자(SiC 등) 간의 응집 현상을 방지하여 매트릭스 내부에 균일하게 분포시킨다.

3. 마그네슘 합금(Mg-alloys)의 응고 특성 변화

AZ91 및 AM60 합금을 대상으로 강전단 처리를 수행한 결과는 다음과 같다.

• 결정립 미세화: 일반 주조 시 수백 마이크로미터에 달하던 알파-마그네슘 결정립의 크기가 50μm 이하로 감소하였다.
• 합금 원소 편석 억제: 공정(Eutectic) 상의 분포가 입계(Grain boundary)를 따라 미세하고 균일하게 형성되어 입계 부식 저항성과 연신율을 동시에 개선하였다.

4. 알루미늄 기반 금속 복합재료(Al-MMC) 성능 분석

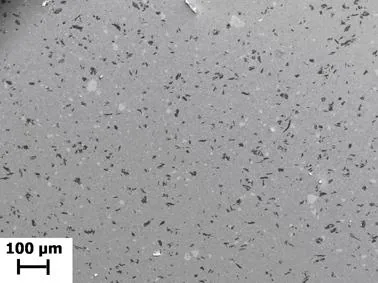

알루미늄 매트릭스에 15%의 SiC 입자를 강화한 복합재료의 경우, 강전단 공정은 품질의 결정적 차이를 만들었다.

• 입자 생존성: 강전단은 입자와 용융액 사이의 젖음성(Wetting)을 개선하여 입자가 상부로 떠오르거나 하부로 가라앉는 현상을 방지하였다.
• 기계적 강도: 강전단 처리를 거친 Al-MMC는 일반 주조재 대비 극한 입장 강도(UTS)가 약 20~25% 향상되었으며, 충격 인성 또한 유의미하게 증가하였다.

5. 전문 기술 지식 Q&A (Advanced Materials Science Focus)

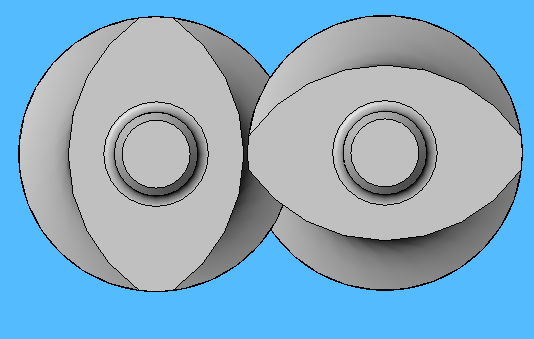

Q1: 강전단 공정에서 ‘쌍축 스크루(Twin-screw)’ 방식이 단축보다 유리한 이유는?

A1: 쌍축 스크루는 자가 세정(Self-cleaning) 능력이 있으며 물리적으로 좁은 틈 사이로 유체를 통과시켜 균일하고 높은 전단 응력을 가할 수 있습니다. 이는 용융 금속의 점도가 낮음에도 불구하고 전체 부피에 걸쳐 균일한 미세 구조 제어를 가능하게 합니다.

Q2: 이 공정이 ‘산화물(Oxide)’ 제거에도 도움을 주나요?

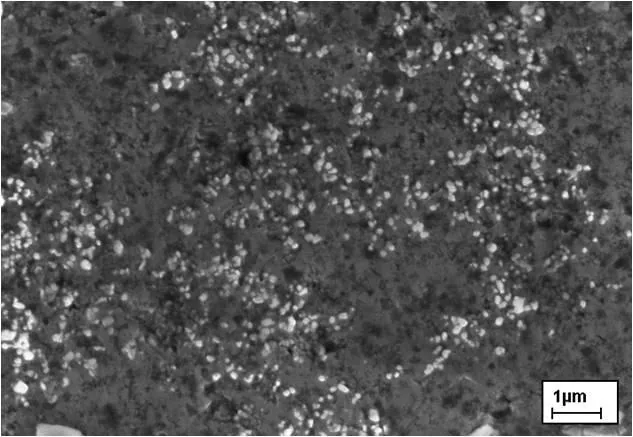

A2: 제거하기보다는 화적으로 활용합니다. 마그네슘 용융 시 발생하는 필름 형태의 산화물은 결함이 될 수 있지만, 강전단에 의해 **수십 나노미터 크기로 미세하게 분쇄**되면 오히려 결정립 미세화를 유도하는 ‘이질 핵 생성체’로 작용하게 됩니다.

Q3: 레오캐스팅(Rheocasting)과 비교했을 때 강전단의 위치는?

A3: 강전단은 레오캐스팅의 전처리 단계이자 핵심 기술입니다. 반응고 상태(Semi-solid)의 슬러리를 제조할 때 강전단을 적용하면 더욱 완벽한 구상 조직을 얻을 수 있어 가압 주조나 다이캐스팅 시 유동성을 획기적으로 개선합니다.

Q4: 상용화에 있어 공구의 마모 문제는 어떻게 해결합니까?

A4: 용융 마그네슘이나 알루미늄과의 반응성을 최소화하기 위해 특수 세라믹 코팅이 된 공구나 고순도 흑연 소재를 사용합니다. 또한 전단의 강도를 실시간 모니터링하여 공구 파손을 사전에 예방하는 기술이 통합되고 있습니다.

6. 요약 및 결론

본 고찰을 통해 2011년 발표된 강전단 응고 기술이 경량 합금 및 복합재료의 물성 임계치를 한 단계 끌어올렸음을 확인할 수 있다. 미세 구조의 구상화와 입자 분산 제어는 단순한 주조 공정의 개선을 넘어 소재 혁명에 가까운 결과를 보여준다. 향후 이 기술은 대형 배터리 케이스나 항공기 프레임과 같은 대형 부품의 저결함·고신뢰성 양산을 위한 핵심 표준 공정으로 자리매김할 것이며, 에너지 절감형 친환경 주조 산업의 미래를 견인할 것이다.

---

본 분석 보고서는 2011년 강전단 기반 금속 복합재료 연구 논문을 바탕으로 기술 전문가의 관점에서 심화 요약되었습니다.
Copyright © 2026 Advanced Casting & Composite Lab.
