고속철도 차량 제작의 정밀 공학: 스테인리스강 차체 레이저 용접 기술
고속열차 바디 쉘(Body Shell) 제조 공정에서의 레이저 용접 품질 제어 및 실시간 모니터링 체계 연구

Journal of Mechanical Engineering & Railway Technology (2011)

1. 서론: 차세대 철도 산업의 화두, 고속화와 안정성

고속철도(High Speed Train)의 주행 속도가 시속 300km를 상회함에 따라 차체의 공기 저항 감소와 경량화가 핵심 기술로 부상하였다. 스테인리스강은 내식성과 강도가 우수하여 차체 제작에 널리 사용되지만, 기존의 아크 용접이나 점용접은 열변형이 심해 차체 전체의 치수 정밀도를 떨어뜨리는 단점이 있다. 본 보고서는 이러한 문제를 해결하기 위해 도입된 레이저 용접(Laser Welding) 기술을 분석하며, 특히 대형 박판 구조물인 차체 바디 쉘 제조 시의 엄격한 품질 관리 시스템을 고찰한다.

2. 스테인리스강 레이저 용접의 기술적 장점

기존 공법 대비 레이저 용접이 고속열차 제작에 부여하는 공학적 이점은 다음과 같다.

• 미세한 열변형: 낮은 입열량과 높은 에너지 밀도로 인해 용접부 주변의 뒤틀림이 극히 적어, 용접 후 별도의 교정 작업(Straightening) 시간을 획기적으로 줄여준다.
• 고속 용접 성능: 10kW 급 이상의 고출력 레이저를 사용하여 분당 수 미터의 속도로 장경 용접(Long seam welding)이 가능해 생산성이 향상된다.
• 수실 미려성: 용접 비드가 좁고 표면 광택이 유지되어 별도의 도장이 필요 없는 스테인리스강 차체의 심미적 품질을 극대화한다.

3. 공정 제어를 위한 핵심 품질 파라미터

4. 실시간 모니터링 및 비파괴 검사(NDT)

고속철도의 안전은 단 한 점의 용접 결함도 허용하지 않는다. 이를 위해 다음과 같은 다중 검사 체계가 가동된다.

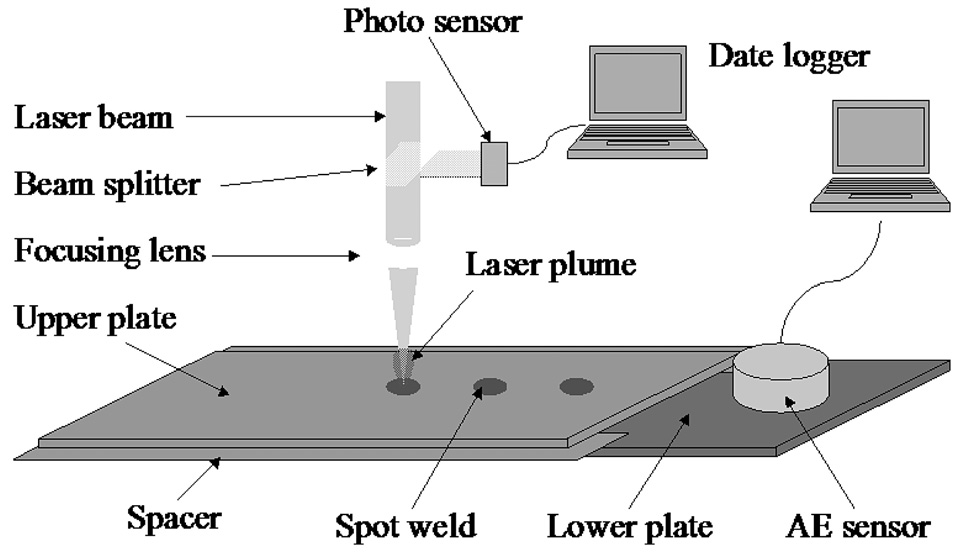

• 실시간 센싱: 용접 중 발생하는 광학 신호(UV, IR)와 음향 신호를 분석하여 키홀(Keyhole)의 안정성을 감시한다. 이상 신호 감지 시 즉각적으로 공정을 중단하거나 파라미터를 보정한다.
• 사후 NDT 검사: 초음파 탐상(UT)과 방사선 검사(RT)를 통해 내부 기공과 균열 유무를 전수 조사한다. 특히 하중이 집중되는 창틀(Window frame)과 도어 포스트(Door post) 구역은 엄격한 합격 기준을 적용한다.
• 표면 조도(Surface Roughness): 고속 주행 시 소음 원인이 될 수 있는 비드 돌출부를 레이저 스캐닝을 통해 측정하여 품질 규격을 관리한다.

5. 전문 기술 지식 Q&A (Railway Engineering Focus)

Q1: 왜 고속열차 차체에 알루미늄 대신 스테인리스강을 쓰기도 하나요?

A1: 알루미늄은 더 가볍지만 스테인리스강(특히 301L)은 **충돌 에너지 흡수 능력**이 더 뛰어나 사고 시 승객 안전 확보에 유리합니다. 또한 내식성이 압도적으로 좋아 30년 이상의 설계 수명 동안 부식 관리가 용이하다는 경제적 이점이 있습니다.

Q2: 레이저 용접 중 발생하는 ‘스패터(Spatter)’는 어떻게 억제합니까?

A2: 스테인리스강은 용융 시 점도가 낮아 스패터가 잘 생깁니다. 이를 위해 레이저 빔의 초점 위치를 약간 띄우는(Defocusing) 기법을 쓰거나, 빔 모드를 조절하여 키홀 내부의 금속 증기압을 안정화시킴으로써 비산을 최소화합니다.

Q3: 대형 차체 용접 시 ‘지그(Jig)’ 설계가 왜 그렇게 중요한가요?

A3: 레이저 빔의 크기는 수백 미터에 불과하므로 부재 사이의 미세한 떨림도 용접 불량으로 이어집니다. 따라서 차체 전체를 강력한 유압으로 고정하고 레이저 헤드와 연동하여 움직이는 정밀 클램핑 시스템이 전체 품질의 70%를 결정합니다.

Q4: 최근 스마트 팩토리와 연계된 차체 용접 기술의 발전상은?

A4: 디지털 트윈(Digital Twin) 기술을 도입하여 용접 시 발생하는 열변형을 가상 세계에서 미리 시뮬레이션하고, 이에 맞춰 용접 경로를 역보정(Pre-compensation)하는 기술이 상용화되고 있습니다.

6. 요약 및 결론

본 고찰을 통해 2011년 확립된 스테인리스강 레이저 용접 품질 관리 체계가 오늘날 고속철도의 안전과 성능을 뒷받침하는 핵심 기술임을 확인하였다. 실시간 모니터링과 정밀 지그 제어는 대형 구조물의 제작 오차를 최소화하고 구조적 일체성을 보장하는 필수 요소이다. 향후 인공지능(AI) 기반의 결함 자동 판독 기술이 더해져, 인간의 숙련도에 의존하지 않는 ‘무결점 자율 용접 공장’이 고속철도 산업의 새로운 표준이 될 것이다.

---

본 분석 보고서는 2011년 고속철도 차량 제작 기술 논문을 원전으로 하여 기술 전문가의 관점에서 심화 요약되었습니다.
